產品介紹
一.概述

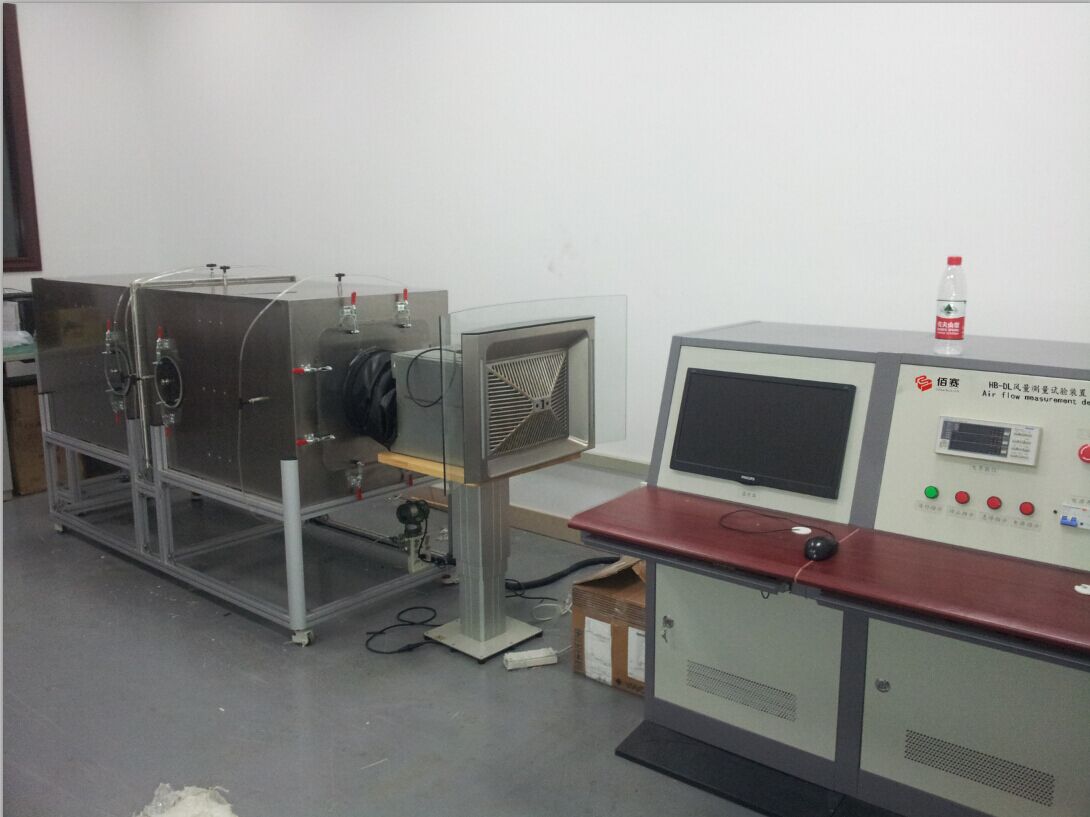

風量測量試驗裝置是根據IEC標準并采用日本先進技術研發制造的風量測試系統。
其基本測試原理是：在測試風洞中模擬試品的實際工作狀態（由輔助風機使試品出風口壓力與要求的一致），然后測出風洞中噴嘴兩側的氣壓差，再由標準公式計算出此時對應的風速，最后乘以噴嘴面積和相關流量系數而得出風量。
該裝置采用計算機自動測控方式，只需人工安裝試品和更換噴嘴，測試一臺試品全過程只需十分鐘。可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出
兩種狀態下進行測試。具有方便快捷、穩定可靠、重現性好等特點。滿足相關產品的科研和生產過程中測試使用。
1.產品名稱：風量測量試驗裝置
2.型號規格： HB-FL
3.標準依據: IEC61591、GB/T1236、 GB/T14806以及相關產品標準。
4.適用產品: 散熱風機、軸流扇、換氣扇、吸油煙機、送風機等。
5.性能及特點要求：
1）裝置采用多噴嘴式風室型結構?？筛鶕?jù)所測流量來選擇相應的噴嘴，故一臺裝置可以測量的流量范圍廣。
2）配置了輔助風機，故可以測得流量為零及靜壓為零的全范圍性能曲線。
3）由電腦及其周邊設備實現自動測試、演算及數據輸出，圖形顯示打印測試結果。人機對話操作簡單，精度高，省時省力。
4）測試項目：P-Q特性（流量與靜壓的關系）、Q-η特性（流量與效率的關系）、流動阻力及同步測定被測體的轉速、電流、功率。
二.主要技術參數指標
1.試驗室電源：AC 220V/AC 380V 50HZ；容量：5KVA
2.試驗室環境：20℃±5℃ 濕度：30%--80% 大氣壓：常態
3.測量風量范圍： （0.06m3—20m3）／min
4.靜 差 壓：0—1000Pa ±0.2%Pa
5.電氣參數：電壓、電流、功率的測量精度為0.5級，數顯儀表
量程：電壓 AC 0-300V
電流 AC 0--5A
功率 0—1000W
6.轉速： 0-19999轉/分 ±5RPM 數顯
7.空氣溫度: -10—100℃ ±0.5℃
8.空氣濕度: (5～99)%R﹒H ±5%
9.變頻穩壓電源：
輸入電壓：AC 220V 50HZ
輸出電壓：AC 0-110V-220V-300V 連續可調，≤1%
輸出頻率： 50HZ或60HZ
輸出功率： 0-1000W
10.工況測試，自動可調節流孔板所測試及計算項目。
1）.減壓筒內計示靜壓：Ps6 (Pa)
2）.輸入電功率：P (W)
3）.試驗工況下的風量：Qv (m3/s)
4）.試驗工況下的全壓：Pfb (Pa)
5）.空氣標準狀態的全壓：Pfbn (Pa)
6）.試驗工況下的靜壓：Ps2n (pa)
7）.試驗工況下的全壓效率：η(%)
11. 測試完成后能計算機自動算出的測量結果;
1）.最大靜壓（零風量時的靜壓值）：Ps2n (max) Pa
2）.最大風量（零靜壓時的風量值）：Qv (max) m3/min
3）.規定風量（7m3/min）時的靜壓：Ps2ns Pa
4）.規定風量（7m3/min）時的主電機輸入功率：P W
5）.規定風量（7m3/min）時的全壓效率：η %
12.可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出兩種狀態下進行測試。
13.各參數測試范圍匯總
|
項目 |
單位 |
范圍 |
精度 |
|
風量 |
ｍ3／ｍｉｎ |
0.06—50 |
±1% 各噴嘴最大風量時 |
|
靜壓/差壓 |
Pa |
0～1250 |
±0.2% |
|
轉速 |
RPM |
0～19999 |
±5 RPM |
|
電流 |
A |
0～20 |
±0.5% |
|
電壓 |
V |
0～300 |
±0.5% |
|
功率 |
W |
0～1000 |
±0.5% |
|
溫度 |
℃ |
-10～100 |
±0.5℃ |
|
濕度 |
％ |
5～99 |
±5％ |
|
氣壓 |
h Pa |
940～1060 |
±2 h Pa |
14.噴嘴
使用4種規格的噴嘴，共10個（φ20、30各1個，φ50、φ60、φ80、φ120 各2個）。各噴嘴的適用范圍
|
噴嘴口徑φｍｍ |
數量 |
風量ｍ３／ｍｉｎ |
差壓Pa |
|
20 |
1 |
0.3～1.0 |
50～700 |
|
30 |
1 |
0.6～1.5 |
50～700 |
|
50 |
2 |
每個1.2～4.1 |
50～700 |
|
60 |
2 |
每個1.5～5.6 |
50～700 |
|
|
|
|
|
|
|
|
|
|
